L'acciaio galvanizzato 46KGUnità di filtroda Amber è un apparecchio di purificazione dell'aria ad alta efficienza che integra un ventilatore e un filtro ad alta efficienza.3 μm e assicurare che la pulizia interna sia stabile alla classe 100.
IlUnità di filtraggio del ventilatore FFUè ampiamente utilizzato in sale operatorie modulari, laboratori di pulizia farmaceutica,fabbriche e laboratori di semiconduttori elettronici per soddisfare le esigenze di depurazione dell'aria in ambienti diversi ad alta pulizia.

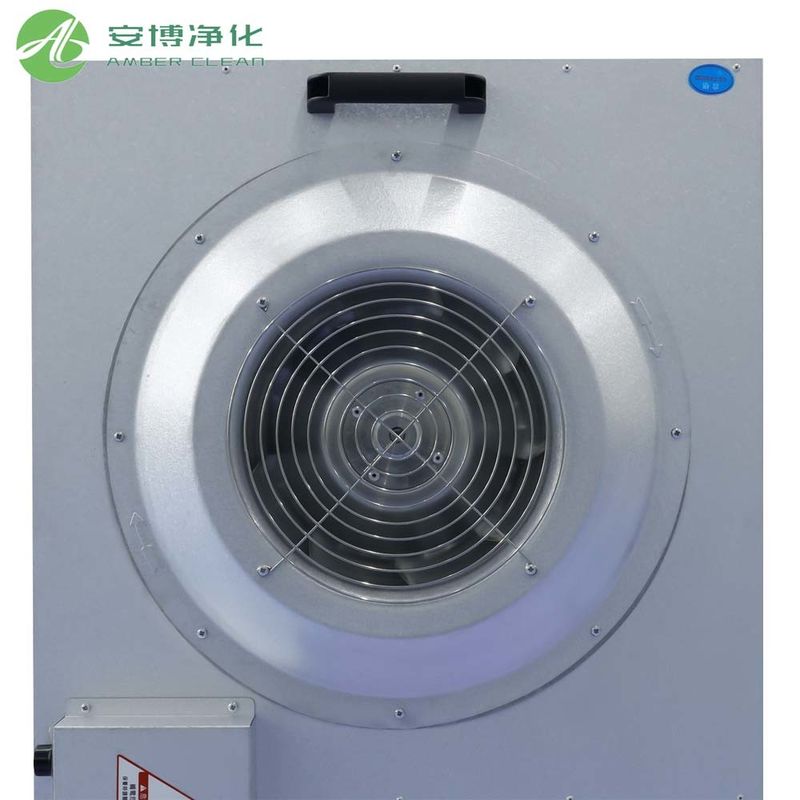

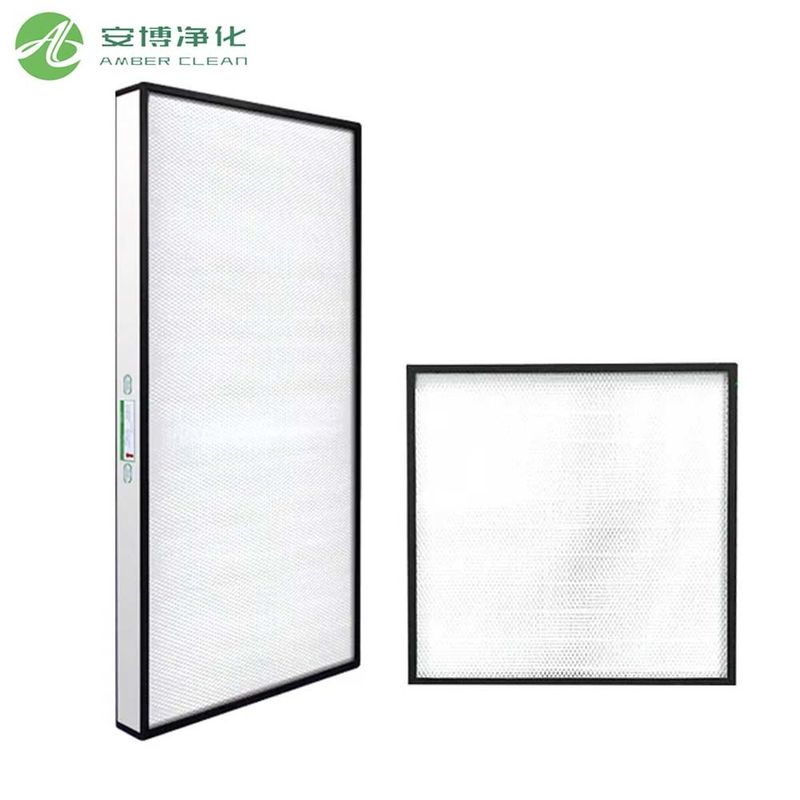

FFUIl ventilatore inala l'aria dalla parte superiore della FFU e la filtra attraverso i filtri primario e ad alta efficienza.L'aria pulita filtrata viene distribuita uniformemente ad una velocità del vento pari a 0.45m/s ± 20% su tutta la superficie di uscita.
Struttura di base della scatola FFU
La FFU è composta principalmente da quattro parti:
1Scatola.
I materiali sono di solito piastre di acciaio rivestite in lega di alluminio galvanizzato, lega di alluminio e acciaio inossidabile.e il secondo è quello di sostenere la piastra guida.

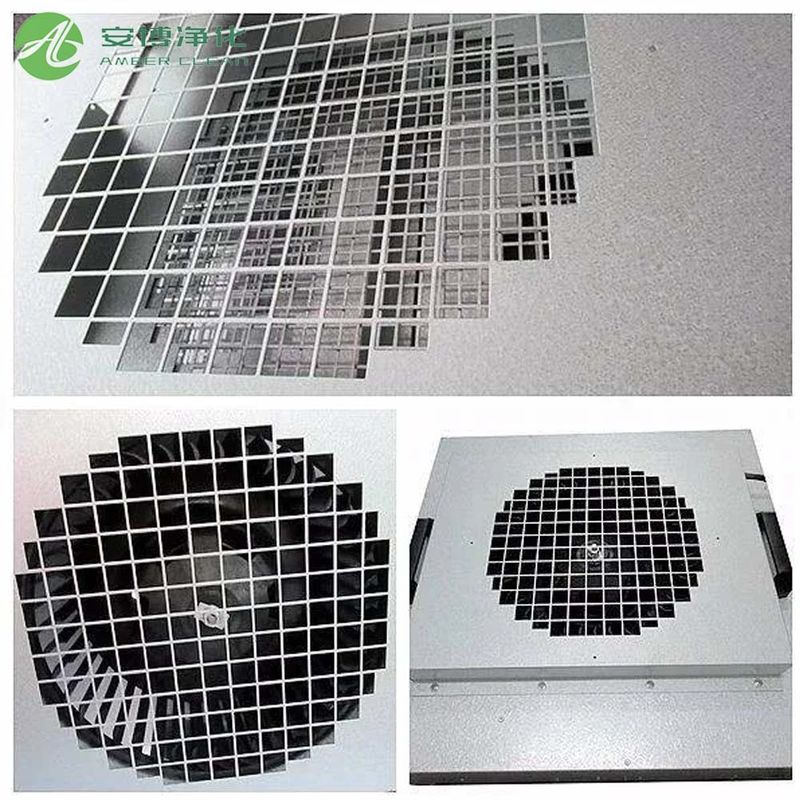

2. piastra guida
Il dispositivo di bilanciamento del flusso d'aria è incorporato nella scatola, intorno al fondo del ventilatore.
3- Fan.
Esistono tre tipi: AC monofase (AC/1Phase), DC (EC/1Phase) e AC trifase (AC/3Phase).

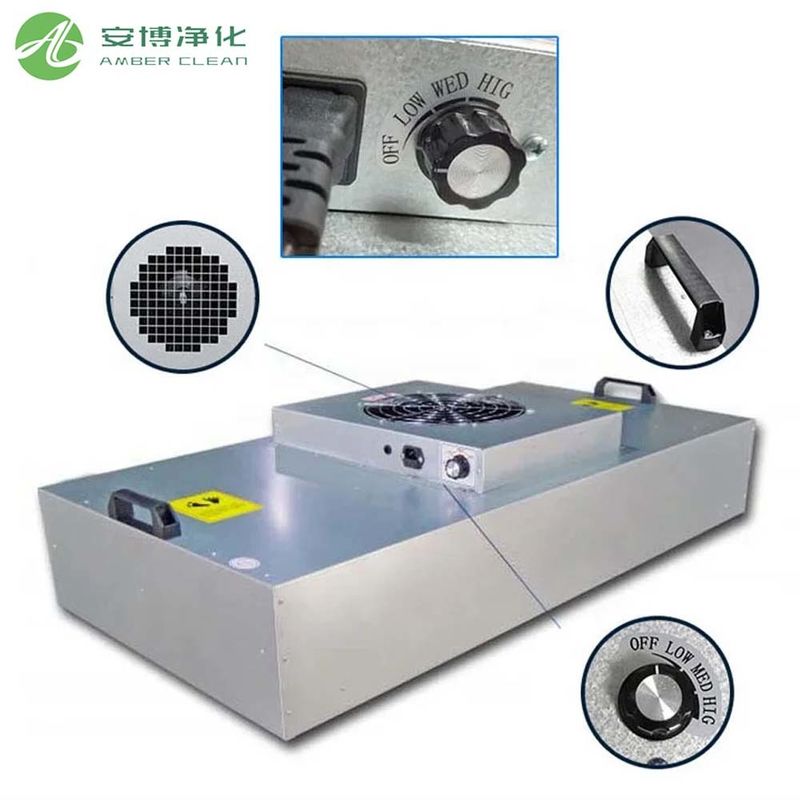

4.Componenti di controllo
Per il CC FFU, di solito si utilizza un regolatore di velocità a cinque velocità o un regolatore di velocità senza gradini; il chip di controllo del sistema DC è incorporato nel motore,e il controllo remoto è ottenuto con l'aiuto di un software di controllo speciale, computer, gateway di controllo e linee di rete
Applicazione di FFU
- I sistemi di stanza pulita includono: Sistema di condotti, sistema FFU e sistema di ventilatori a flusso assiale.
- Vantaggi:Flessibilità,riutilizzabilità,ventilazione a pressione negativa,abbreviare il periodo di costruzione,ridurre i costi operativi erisparmiare spazio.
Le sale pulite con livelli di pulizia superiori alla classe 1000 o ISO6 adottano generalmente il layout FFU, e gli ambienti di depurazione locali o armadi puliti, banchi da lavoro puliti, ecc. sono generalmente ottenuti con FFU.
Specifiche dell'unità di filtraggio dei ventilatori
| Modello |
FFU-500 |
FFU-1000 |
FFU-1500 |
FFU-2000 |
|
Dimensione fuori mm
(W*L*H)
|
575*575*230 |
575*1175*230 |
875*1175*230 |
1175*1175*230 |
|
Dimensione del filtro mm
(W*L*H)
|
570*570*69 |
570*1170*69 |
870*1170*69 |
1170*1170*59 |
| Flusso d'aria |
500 m3/h |
1000 m3/h |
1500 m3/h |
2000 m3/h |
| Pressione |
210 Pa |
210 Pa |
220 Pa |
230 Pa |
| Potenza |
170 W |
170 W |
210 W |
275 W |
| Noise |
47-55 dB |
47-55 dB |
50-58 dB |
50-58 dB |
| Peso |
27 kg |
34 kg |
46 kg |
55 kg |
| Pulizia |
Classe 100 (ISO 14644-1) |
| Materiale |
Acciaio inossidabile/ acciaio galvanizzato/ acciaio rivestito |
| Voltaggio |
AC 220V/50Hz AC 380V/50Hz |
Domande frequenti
Q1:L'installazione di unità di ventilatori a filtro richiede un soffitto?
A:Sì, l'apparecchiatura FFU è di solito installata nel soffitto di profilo in alluminio o nel soffitto a T della stanza pulita.La struttura del soffitto deve avere una capacità di carico sufficiente, porti di ispezione e spazi di ispezione per attrezzature di riserva per facilitare la successiva manutenzione e la sostituzione del filtro HEPA.Si raccomanda di determinare il piano di installazione dell'unità di filtro dei ventilatori durante la fase di progettazione della stanza pulita per evitare ulteriori aggiustamenti.
Q2:Quali livelli di pulizia supporta questa FFU?
A:L'unità di ventilazione AMBER di classe 100 in acciaio galvanizzato da 46 kg è adatta per ambienti di stanza pulita di diversi livelli come classe 100, classe 1000 e classe 10000.Regolando il volume dell'aria e configurando diversi filtri, può essere usato in modo flessibile in una varietà di luoghi di domanda pulita come medici, farmaceutici, elettronici e di laboratorio.
